دستگاه جوش زیر پودری مدل صلیبی

توضیحات: -دستگاه جوش زیر پودری مدل صلیبی (که با نام‌های بوم و ستون یا دروازه جوش نیز بیان شده است) با قابلیت جوش Hو Boxتوسط صنایع ماشین سازی رابین در سال ۱۳۹۰ با توجه به نیاز صنعت به این تکنولوژی طراحی گردیده که عمده استفاده این ماشین جهت جوش انواع سازه‌های فلزی در بیرون دستگاه می‌باشد.

-این دستگاه با استراکچر صلیبی و نحوه قرارگرفتن قطعات در طرفین و با توجه به ویژگی‌های خاص و منحصر به فرد سیستم کنترل به کار رفته در بالاترین سطح عملکرد خودکار و بدون نیاز دائم به اپراتور تولید شده است.

-مکانیزم جوش این دستگاه با بهره‌گیری از تکنولوژی اینورتر دو مشکل بزرگ زیرپودری‌های سنتی (مصرف بالای برق و وزن زیاد) را مرتفع ساخته که در نتیجه مصرف برق به نصف و وزن آن به یک پنجم کاهش یافته است.

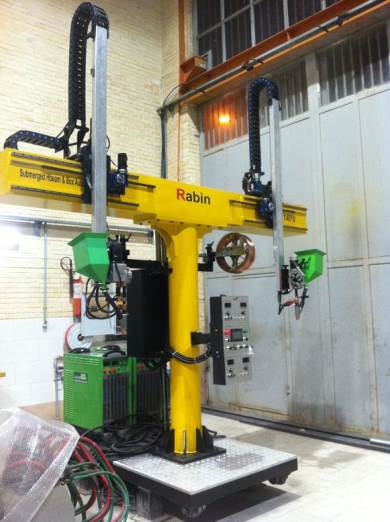

دستگاه جوش زیرپودری مدل صلیبی(بوم و ستون)

¨ویژگی‌های دستگاه:

· قابلیت جوش Hو Boxتوسط استراکچر صلیبی متحرک با ساختار مکانیکی بسیار قوی و استهلاک پایین و امکان جوشکاری دو هد بصورت همزمان یا جوشکاری بصورت تک هد با حداقل دخالت اپراتور

· دارای تابلو کنترل پانل با سیستم PLCو نمایشگر دیجیتال HMIجهت کنترل حرکت و سرعت طولی دستگاه، تنظیم ارتفاع تورچ‌ها، حرکت اتوماتیک و دستی، قطع و وصل فرایند جوش

· استفاده ازAC Servo Motorدلتای تایوان به همراه درایو و گیربکس در محور Xو Zو الکتروموتور ۳HPجهت محور Y

· سیستم ساکشن پودر با قدرت ۳HPبا فن مکنده سانتریفیوژی جهت جمع‌آوری و احیای مجدد پودر‌های مصرف شده

· استفاده از انرژی گاید جهت حمل کابل‌های اصلی و لینیرگاید تایوانی HAIWINدر محورXوZ

· ریل حرکتی بسیار قوی (ریل قطار ماشین‌کاری شده) با حداقل استهلاک و پایداری حرکتی بسیار بالا و استفاده از پنیون و دنده شانه‌ای بسیار قوی و با کیفیت بالا (رک ترکیه‌ای) در دو محور Xو Yو تسمه فولادی در محور Z

· امکان درزیابی اتوماتیک و تعقیب کننده درز جوش و کنترل ارتفاع تورچ

· مجهز به دو دستگاه جوش زیر پودری ۱۲۵۰ آمپر با تکنولوژی اینورتر ساخت شرکت صبا الکتریک با مزایای زیر

o ثبات بسیار بالای جریان خروجی دارای مدار فیدبک جریان و همچنین ولتاژ کشنده سیم

o دارای امکان پیش‌تنظیم پارامتر‌های جوش قبل از شروع به کارPreset

o توقف عملیات جوش در صورت عدم تزریق یکنواخت سیم به حوضچه مذاب
